ipmi的使用

ipmi的介绍和ipmitool工具的使用
 技术/运维  3193  7 分钟

说明

日常工作内容，或多或少会包含部分运维相关内容，像：

  • 自测环境使用完成，需要重装
  • 服务器故障，宕机后无法进入系统定位故障原因
  • 修复操作系统，需要设定硬件服务器下次从光盘启动
  • ...

如果不具备一些基本条件，可能就需要蹲机房解决这些问题了。

当硬件服务器的管理口有连接到交换机，并且在办公环境下能正常访问该交换机的话，上述的问题就比较好解决了，可以通过 ipmi 来查看/管理服务器

什么是IPMI

IPMI 的全称是 Intelligent Platform Management Interface，智能平台管理接口的意思。

IPMI 原本是一种Intel架构的企业系统的周边设备所采用的一种工业标准

IPMI 是一个开放的免费标准，用户无需支付额外的费用即可使用此标准。

IPMI 能够横跨不同的操作系统、固件和硬件平台，可以智能的监控、控制和自动上报大量服务器的运作状况，以降低服务器系统成本。

发展历史

  • 1998年Intel、DELL、HP及NEC共同提出IPMI规格，可以透过网络远程控制温度、电压。

  • 2001年IPMI从1.0版改版至1.5版，新增 PCI Management Bus等功能。

  • 2004年Intel发表了IPMI 2.0的规格，能够向下兼容IPMI 1.0及1.5的规格。新增了Console Redirection，并可以通过Port、Modem以及Lan远程管理服务器，并加强了安全、VLAN 和刀片服务器的支持性。

  • 2014年2月11日，发表了v2.0 revision 1.1, 增加了IPv6的支持。

ipmi 的特点

  • IPMI 独立于操作系统外自行运作，允许管理员在即使缺少操作系统或系统关机但有接电源的情况下，仍能远程管理系统。
  • IPMI 能在操作系统启动后活动，与系统管理功能一并使用时，还能提供加强功能（linux 的 ipmi 服务）。

ipmi 的结构

IPMI包含了一个以 基板管理控制器(BMC：baseboard management controller) 为主的控制器和其他分布在不同系统模块（被称为“卫星”控制器）的管理控制器。

同一机箱内的卫星控制器通过称为 智能平台管理总线（IPMB：Intelligent Platform Management Bus/Bridge）的系统接口连接到BMC - 增强的I²C（Inter-Integrated Circuit）的实现。

BMC通过智能平台管理控制器（IPMC）总线连接到另一个机箱中的卫星控制器或其他BMC。

它可以使用 远程管理控制协议（RMCP：Remote Management Control Protocol） 进行管理，RMCP是该规范定义的专门电线协议。

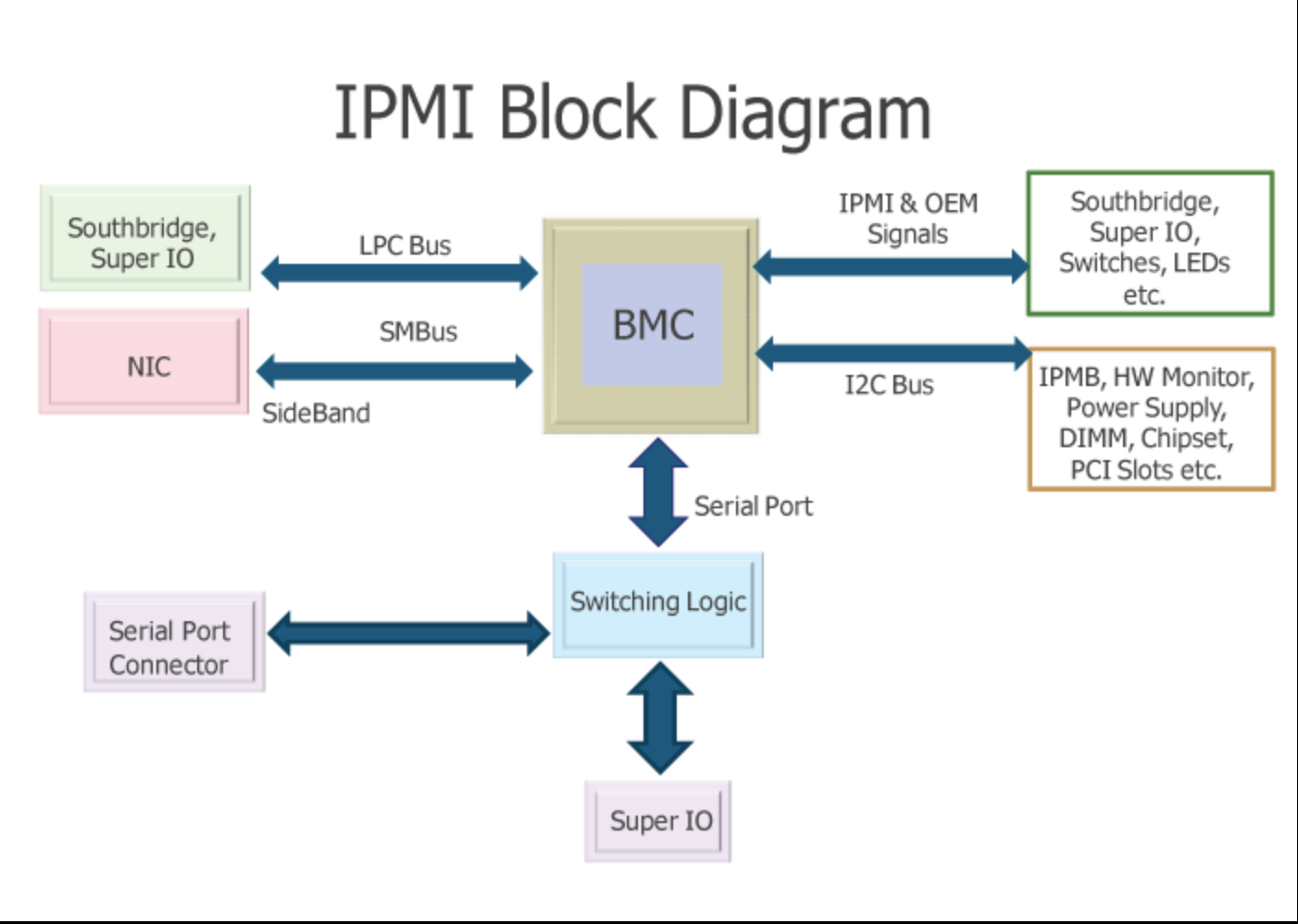

ipmi结构

BMC

IPMI 的核心是 BMC，BMC 是一种专门的微控制器，该微控制器嵌入了计算机（通常是服务器）主板上。在工作时，所有的 IPMI 功能都是向 BMC 传送命令来完成的，命令使用 IPMI 规范中规定的指令，BMC 接收并在系統事件日志中记录事件信息。

BMC管理系统管理软件和平台硬件之间的接口。BMC拥有专用的固件和RAM。

计算机系统中内置的不同类型的传感器向BMC报告温度、冷却风扇速度、电源状态、操作系统（OS）状态等参数。BMC监视传感器，并可以通过网络向系统管理员发送警报，如果任何参数不在预设限制范围内，则表明系统的潜在故障。管理员还可以与BMC进行远程通信，来采取一些纠正措施，例如重置系统以使hang死的系统再次运行。这些能力降低了系统维护的成本。

符合IPMI版本2.0的系统也可以通过LAN串行进行通信，从而可以在LAN上远程查看串行控制台输出。支持IPMI 2.0的系统通常还包括基于IP的KVM、远程虚拟媒体、嵌入式网络服务器接口功能，尽管严格地说，这些功能都不在IPMI接口标准范围内。

ipmitool 的使用

ipmitool 是一种可用在 linux 系统下的命令行方式的 ipmi 平台管理工具，它支持 ipmi 1.5 规范（最新的规范为 ipmi 2.0），通过它可以实现获取感测器的信息、显示系统日志内容、网路远程开关机等功能。

本地管理

  • ipmitool 的安装
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

# 安装相应包
$ yum install OpenIPMI OpenIPMI-tools

# 启动 ipmi 服务，才能在 linux 上使用
$ systemctl enable ipmi.service; systemctl start ipmi.service

# 要能够正常的使用 ipmi 功能，需要加载相应的 ipmi 模块
$ modprobe ipmi_msghandler
$ modprobe ipmi_devintf
$ modprobe ipmi_si
$ modprobe ipmi_poweroff
$ modprobe ipmi_watchdog

# 获取信道信息（一般是信道1）
$ for i in $(seq 1 14); do ipmitool lan print $i 2>/dev/null | grep -q ^Set && echo Channel $i; done
Channel 1
  • 查看固件版本
1

$ ipmitool mc info
  • 重置 MC（management controller）
1
2

# 两种方式，硬重置/软重置
$ ipmitool mc reset [ warm | cold ]
  • 输出传感器信息（sensor）
1
2
3
4
5

$ ipmitool sdr list                 # list sensor
$ ipmitool sdr type list
$ ipmitool sdr type Temperature
$ ipmitool sdr type Fan
$ ipmitool sdr type 'Power Supply'
  • chassis 相关命令
1
2
3
4
5
6
7

$ ipmitool chassis status
$ ipmitool chassis identify []    # turn on front panel identify light (default 15s)
$ ipmitool [chassis] power soft   # initiate a soft-shutdown via acpi
$ ipmitool [chassis] power cycle  # issue a hard power off, wait 1s, power on
$ ipmitool [chassis] power off    # issue a hard power off
$ ipmitool [chassis] power on     # issue a hard power on
$ ipmitool [chassis] power reset  # issue a hard reset
  • 修改下一次系统启动的引导设备
1
2
3

$ ipmitool chassis bootdev pxe    # via pxe
$ ipmitool chassis bootdev cdrom  # via cdrom
$ ipmitool chassis bootdev bios   # into bios setup
  • 日志相关
1
2
3
4

$ ipmitool sel info
$ ipmitool sel list     # show system event log
$ ipmitool sel elist    # extended list (see manpage)
$ ipmitool sel clear
  • 用户配置
1
2
3
4
5

# 打印本机用户
$ ipmitool user list 1
$ ipmitool channel setaccess 1 2 callin=true ipmi=on link=on privilege=4
$ ipmitool user set name 2 root
$ ipmitool user set password 2 password@123
  • 网络配置
1
2
3
4
5
6
7
8

# 打印信道1上配置的 IP 信息
$ ipmitool lan print 1
# 配置信道1的 IP 相关内容
$ ipmitool lan set 1 ipsrc [ static | dhcp ]
$ ipmitool lan set 1 ipaddr {YOUR DESIRED IP}
$ ipmitool lan set 1 netmask {YOUR NETMASK}
$ ipmitool lan set 1 defgw ipaddr 10.0.1.1
$ ipmitool bmc reset cold

远程管理

若需要使用 ipmi 远程管理其他主机，则需要在 ILO 或 DRAC 卡或 ipmitool 在 OS 上配置用户和网络。

配置 LAN 设置后，就可以使用 ipmitool 的 lan 接口进行远程连接，管理其他同网段的服务器。

  • ipmitool 远端管理
 1
 2
 3
 4
 5
 6
 7
 8
 9
10

# 远程管理机器
$ ipmitool -I lanplus -U <username> -P <password> -H <BMC_IP or Hostname> chassis power <status|on|off|cycle|reset>

# 重置 BMC
$ ipmitool bmc reset cold

# 激活 SOL 系统控制台
$ ipmitool -I lanplus -U <username> -P <password> -H <BMC_IP or Hostname> sol activate
# 退出 SOL 系统控制台
$ ipmitool -I lanplus -U <username> -P <password> -H <BMC_IP or Hostname> sol activate

共享口和独享口

物理服务器会有一个单独的 BMC 管理口，一般是千兆网口; 进入 BIOS 设置，配置 BMC IP，IP 地址生效的网口就是这个管理口。 这个管理口在 BIOS 中可以配置两种模式：共享模式、独享模式

共享模式

共享模式可以在 BIOS 中设置，要清楚共享模式的实现，需要先了解 网络控制器边带接口：NC-SI（network controller sideband interface），这一技术是用来实现 BMC 芯片和以太网控制器之间信息传递的，它使得 BMC 芯片能够像使用独立管理网口那样使用主板上的网络接口。
NC-SI 支持将 BMC(baseboard management controller) 连接到服务器计算机系统中的一个或多个网络接口控制器 (NIC：network interface controllers)，以实现带外系统管理。这使得对应网口除了常规的主机流量外，还可以接受 BMC 的管理网流量。

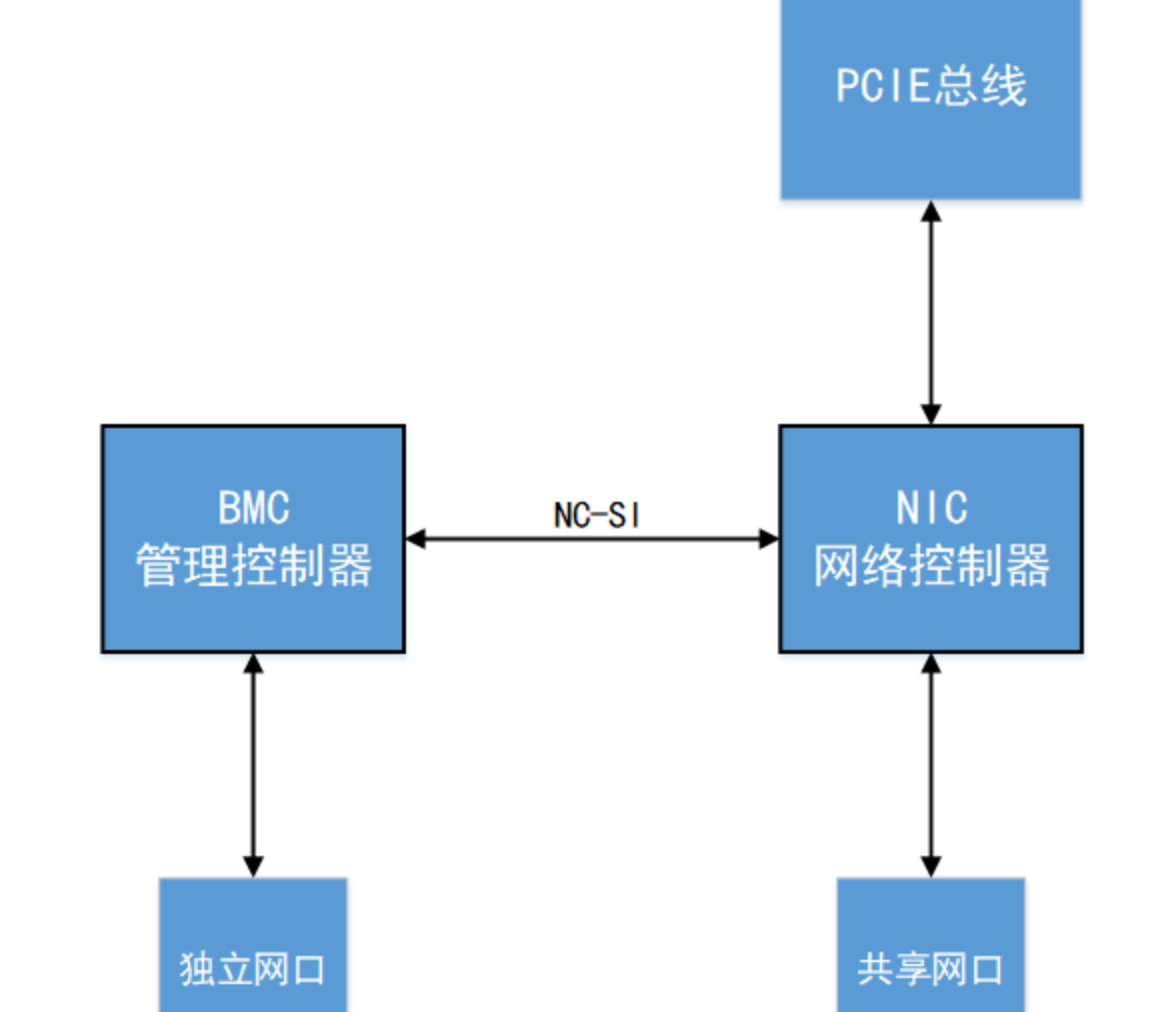

NC-SI

简单理解：BMC 其实是一个单片机，它有自己独立的 IO 设备，而独立网口就是其中之一。将BMC芯片和网络控制器之间互联，并通过 NC-SI 技术使得 BMC 芯片能够使用网络控制器上的接口。

共享模式优势

如下几方面：

  • 减少物料成本：可以在物理机系统需要配置千兆网时，节省一根网线
  • 减少交换机投入：独立网口会多占用一个交换机端口，增加交换机采购数量，使用共享模式减少了这部分的支出和额外的交换机运维成本
  • 减少人力成本：如果业务网只需要接一根网线，共享方案可以减少一半的布线人力支出；

共享模式潜在风险

如下：

  • 系统千兆网和 BMC 管理网使用的是同一个物理网口，网口故障时，BMC 和 千兆网将同时不可访问，单点故障

共享模式配置

不同型号硬件服务器界面可能不一样，实际的配置内容相同，都是通过 BIOS 或者 BMC WEB界面 将 IPMI 访问方式修改为 share（共享模式）。

独享模式

独享模式是默认模式，BMC 管理网单独使用一个网口，不和系统共用。

其他

python接口使用

ipmi 的 python 库是 python-ipmi，具体内容可以参考：python-ipmi

  • 使用 pip 安装
    1
2

    # pip 直接安装
$ pip install python-ipmi
  • 接口调用示例 如下示例，使用 ipmitool 作为网络和串行接口的后端来设置接口和连接。
     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19

    import pyipmi
import pyipmi.interfaces

# Supported interface_types for ipmitool are: 'lan' , 'lanplus', and 'serial-terminal'
interface = pyipmi.interfaces.create_interface('ipmitool', interface_type='lan')

connection = pyipmi.create_connection(interface)

connection.target = pyipmi.Target(0x82)
connection.target.set_routing([(0x81,0x20,0),(0x20,0x82,7)])

connection.session.set_session_type_rmcp('10.0.0.1', port=623)
connection.session.set_auth_type_user('admin', 'admin')
connection.session.establish()

connection.get_device_id()

# 对应的 ipmitool 命令：
# ipmitool -I lan -H 10.0.0.1 -p 623 -U "admin" -P "admin" -t 0x82 -b 0 -l 0 raw 0x06 0x01

服务器接线

需要使用到 PXE 和 ipmi 的几种常见接线方式：

  • 系统 PXE 使用服务器 BMC 管理口，BMC 是共享模式，BMC 和 PXE 流量都要走同一个千兆交换机口
  • 系统 PXE 使用服务器千兆口，BMC 是独享模式，BMC 和 PXE 流量各走千兆交换机一个口
  • 系统 PXE 使用服务器万兆口，BMC 是独享模式，万兆网作为 PXE 口

参考链接

参考内容：
https://en.wikipedia.org/wiki/Intelligent_Platform_Management_Interface
https://www.easyatm.com.tw/wiki/ipmitool
https://www.ibm.com/docs/en/power9/0000-FUL?topic=msbui-common-ipmi-commands-2
https://serverfault.com/questions/259792/how-does-ipmi-sideband-share-the-ethernet-port-with-the-host
https://developer.aliyun.com/article/544871
https://github.com/kontron/python-ipmi
